ОБЩИЕ СВЕДЕНИЯ

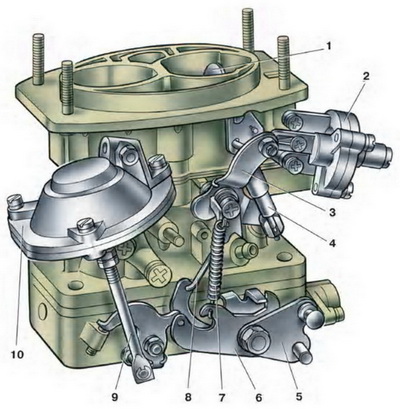

Вид на карбюратор 2105-1107010 со стороны привода дроссельных заслонок
1 – воздушная заслонка;
2 – пусковое устройство;
3 – трехплечий рычаг управления
воздушной заслонкой;
4 – телескопическая тяга;
5 – микропереключатель;
6 – рычаг привода дроссельных заслонок;
7 – рычаг, ограничивающий
открытие дроссельной заслонки
второй камеры;
8 – возвратная пружина;
9 – шток пневмопривода;
10 – пневмопривод дроссельной
заслонки второй камеры
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите возвратную пружину 8. Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим
рычагом 3.
2. Отсоедините шток 9 пневмопривода от рычага привода дроссельной
заслонки второй камеры.
3. Сжав пружину телескопической тяги 4, отсоедините ее от трехплечего рычага 3.
4. Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
5. Вывернув винты крепления, отсоедините от корпуса карбюратора корпус дроссельных заслонок,стараясь не повредить запрессованные в корпус переходные втулки топливо-воздушных каналов карбюратора и
гнезда втулок. Осторожно отсоедините теплоизоляционную прокладку.
