4.15.3. Установка уровня топлива в поплавковой камере
ОБЩИЕ СВЕДЕНИЯ

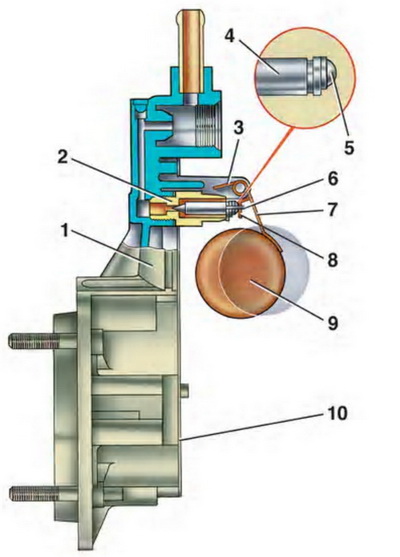

Установка уровня топлива в поплавковой камере карбюратора
1 – крышка карбюратора;
2 – седло игольчатого клапана;
3 – упор;
4 – игольчатый клапан;
5 – шарик запорной иглы;
6 – оттяжная вилка иглы
клапана;
7 – кронштейн поплавка;
8 – язычок;
9 – поплавок;
10 – прокладка
Необходимый для нормальной работы карбюратора уровень топлива
обеспечивает правильная установка исправных элементов запорного устройства.
Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм; регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна к оси игольчатого клапана и не должна иметь зазубрин и вмятин.
Контроль выполняйте калибром 67.8151.9505. Крышку корпуса держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.
Величину максимального хода поплавка 8±0,25 мм регулируйте подгибанием упора 3. Оттяжная вилка 6 иглы клапана не должна препятствовать свободному перемещению поплавка.
При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.
Предупреждение:
Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменить также уплотнительную прокладку клапана.
